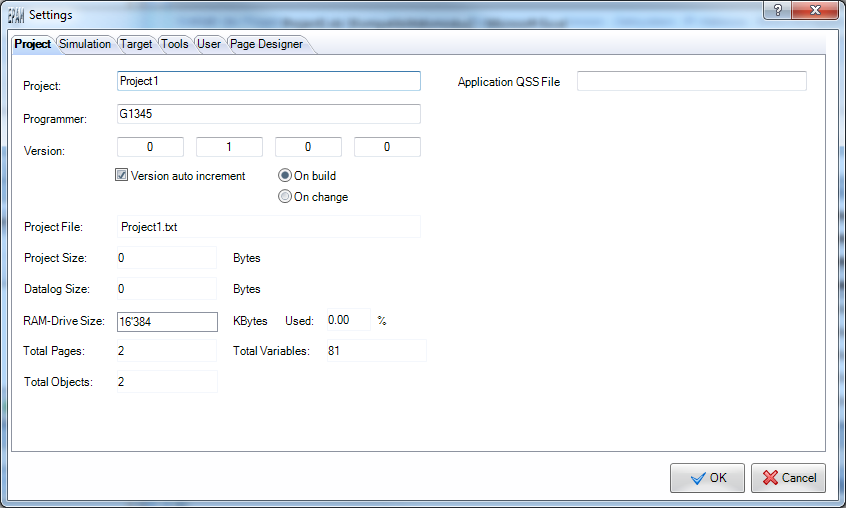

Project

Projekt-Einstellungen

Simulation

Simulations-Einstellungen

Target

Zielsystem spezifische Einstellungen

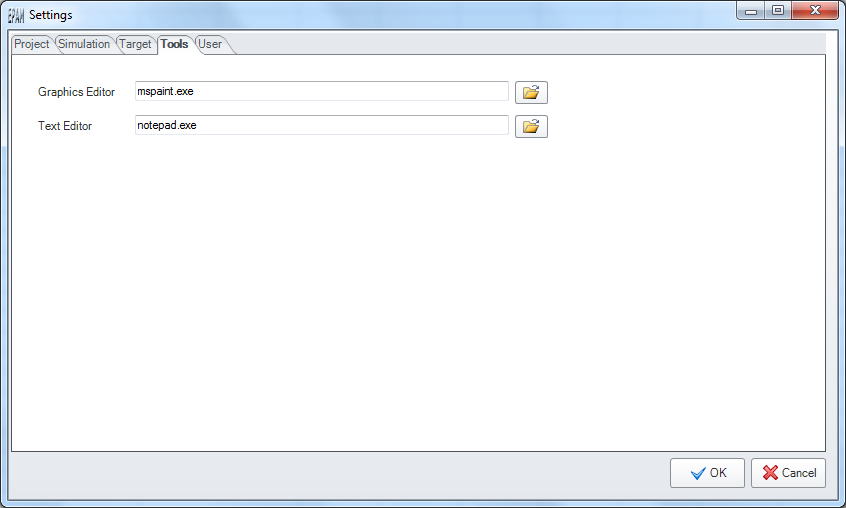

Tools

Einstellungen für verwendete Tools Text- und Grafikeditor

User

Anwender spezifische Einstellungen

Page Designer

Page Designer spezifische Einstellungen

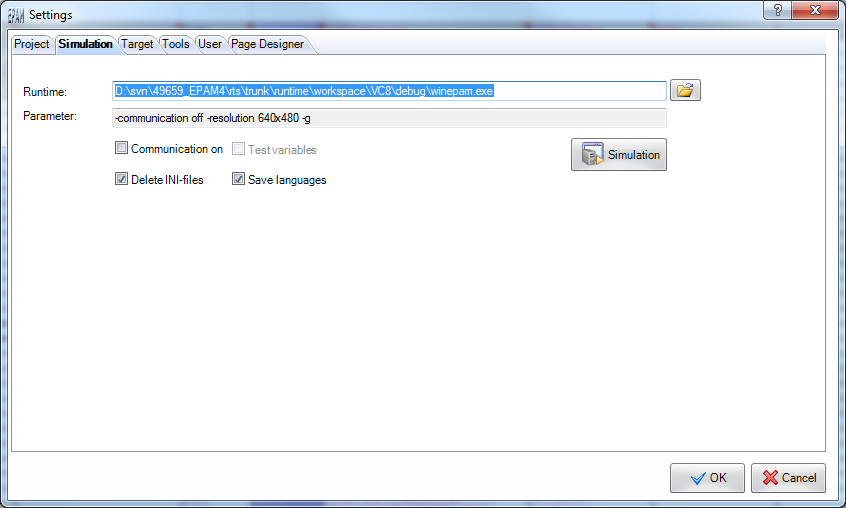

Runtime

Enthält den Pfad zur EPAM4 Runtime (winepam.exe)

Parameter

Startparameter für die Simulation

Communication on

Kommunikation während der Simulation aktivieren

Test variables

Alle Variablen beim Start der Simulation einmal lesen.

Dadurch dauert der Start der Simulation entsprechend länger. Mit der erste Variable die nicht gelesen werden kann wird ein Laufzeitfehler (Messagebox) ausgegeben.

Save Languages

speichert auch sprachabhängige Dateien bei Simulation und Download

Simulation

Über diese Schaltfläche kann die Simulation direkt gestartet werden

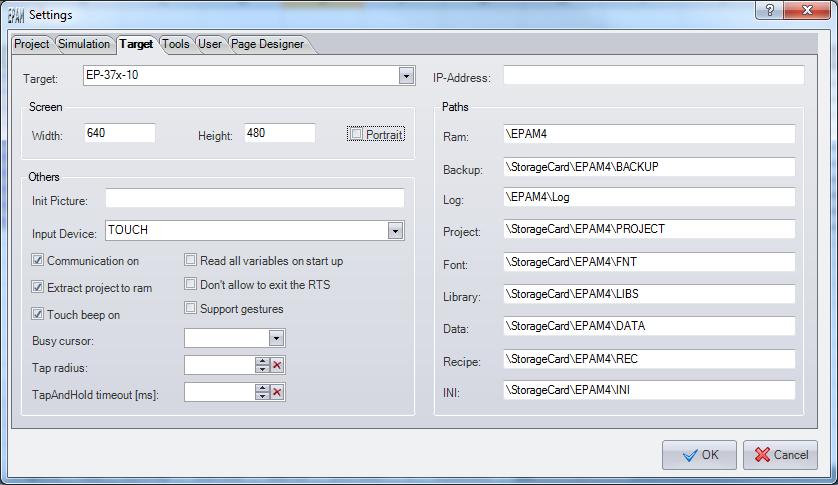

Target

Zielsystem für das EPAM4 Projekt

IP-Address

IP-Adresse des Zielgerät.

Wird für den Download und die Kommunikation während der Simulation verwendet

Screen

Auflösung des Zieldisplay

Breite

Höhe

Hochkant, vertauscht Höhe und Breite

Paths

Verzeichnisse sind gerätespezifisch und müssen normalerweise nicht geändert werden

Verzeichnis im Ram

Verzeichnis für Backup-Dateien

Verzeichnis für Log-Dateien  ( Datalog )

Projektverzeichnis. Nicht relevant wenn  "Extract project to ran" gesetzt ist.

Fontdateien werden nach dem Download in dieses Verzeichnis kopiert. Diese müssen daher nur einmal übertragen werden.

Verzeichnis für EPAM4-Bibliotheken

Verzeichnis in das Daten exportiert werden, zB. Datalog, Alarme

Verzeichnis in das die Rezepturen gespeichert werden

Verzeichnis in das remanente Daten gespeichert werden, zB. Systemvariablen, Alarmbuffer,..

Init Picture

Optionaler Pfad zu einer Bilddatei. Diese wird während dem Start des RTS angezeigt. Es wird nur das BMP und das PNG-Format unterstützt!

Beispiel: \StorageCard\logo.bmp

Input Device

Communication on

Aktiviert die Kommunikation zur SPS

Extract project to ram

Extrahiert das Projekt ins RAM-Verzeichnis, was den Zugriff auf die Projektdateien zu Laufzeit beschleunigt und somit einen schnelleren Bildaufbau zur Folge hat.

Touch beep on

Aktiviert den Touch-Beep ein, zB. bei Betätigung eine Bedienobjekt (Button)

Dient als Feedback

Read all variables on start up

Alle variablen werden beim Start der RTS einmal gelesen.

Wenn eine Variablen nicht gelesen werden kann, wird dies durch ein Messagebox angezeigt.

Das verzögert den Start des RTS erheblich und sollte deshalb nur zu Testzwecken eingeschaltet werden!

Don't allow to exit

Verhindert, dass das RTS beendet werden kann, zB. mit der ESC-Taste.

Support gestures

Schaltet das RTS in den Gestenmodus

Busy Cursor

Tap Radius

Nur im Gestenmodus relevant. Bestimmt den Kreis indem eine Tap-Geste, (Press/Relaes) akzeptiert wird.

Default, wenn nichts angegeben wird, ist 25 Pixel.

TapAndHold

timeout [ms]

Solange muss ein Button betätigt werden bis eine TapAndHold Geste ausgelöst wird. 0 entspricht dem Defaultwert von 700 ms.

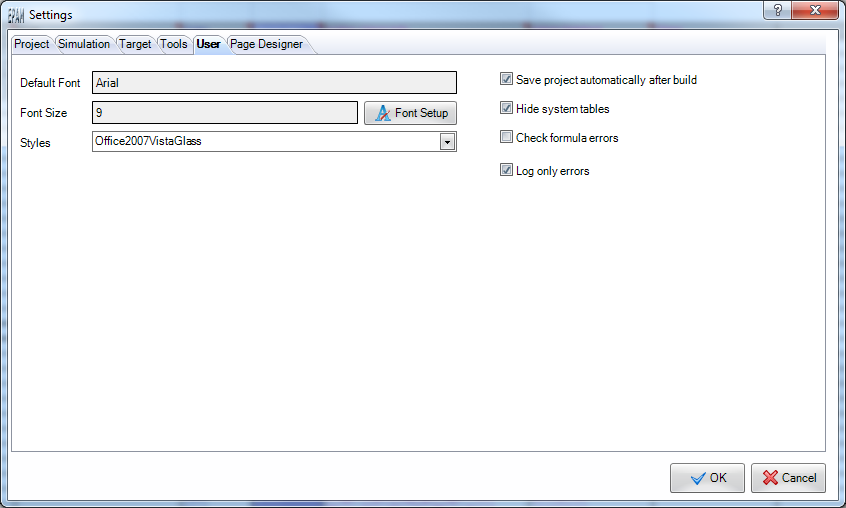

Default Font

Definiert den verwendeten Font in der Projekt-Tabelle beim Einfügen neuer Objekte.

Save project automatically after build

Speichert die XLS-Datei nach Build

Hide system tables

Blendet Systemtabellen im Projekt aus

Check formula errors

Beim generieren der Textdateien wird kontrolliert, ob es Bezugsfehler in Ecxel Formeln gibt.

Fehler werden im "Warning/Error" Fenster ausgegeben.

Log only errors

Es werden nur Fehler geloggt, sonst auch Debug-Informationen.

C:\Users\<username>\AppData\Roaming\Grossenbacher\Epam4\IDE\EpamLog.txt

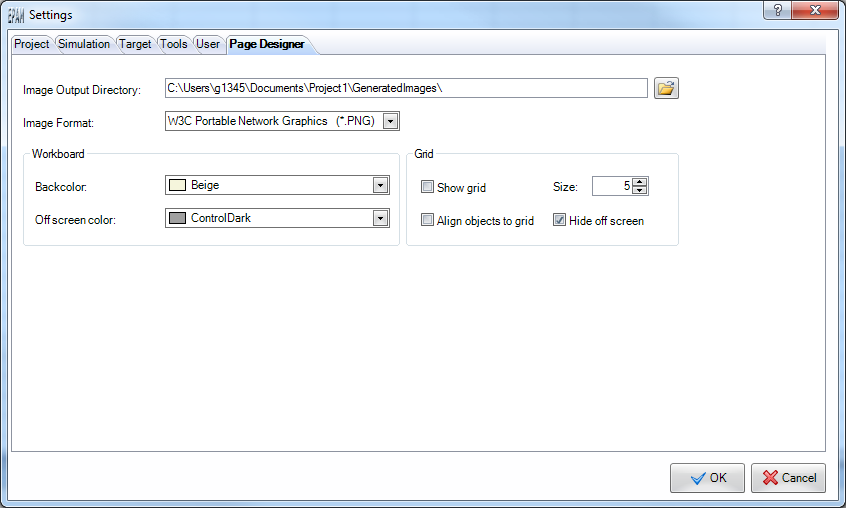

Image Output Directory

Speicherort für für "save active container as image"

Image Format

Bildformat für "save active container as image"

Workboard

Arbeitsfläche

Hintergrundfarbe der Arbeitsfläche

Farbe mit der alles abgedeckt wird, was ausserhalb des Display liegt

Grid

Fanggitter

Fanggitter anzeigen

Weite des Fanggitters

Objekte am Fanggitter ausrichten

Alles ausserhalb der Display abdecken
