AlarmList-Definition

Top  Previous  Next

Die Tabellendefinition bestimmt das Format der Alarmliste.



Die Tabellenformatierungen bestehen aus einem einheitlichen Header für alle Listen und den objektspezifischen Formatierungen für die einzelnen Spalten. (#Column)



Tag

M/O

Wert

Default

Kommentar

#Header:Height

O

Ganzzahl

0

Höhe der Titelzeile in Pixel, wobei:

<0

...automatische Höhe

0

...ausblenden

>0

...feste Höhe in Pixel

#Header:Font

O

Fontname



Font für Spaltenüberschrift

#Header:Color

O

Color

Black

Textfarbe Spaltenüberschrift

#Header:BackColor

O

Ganzzahl

Grey

Hintergrundfarbe Spaltenüberschrift

#Row:Lines

O

Ganzzahl

0

Setzt die Zeilenhöhe so, dass entsprechend viele Textzeilen in der Tabellenzeile dargestellt werden können. Die Zeilenhöhe wird aus der  Font-Definition des Objekts #Alarmlist bestimmt.

#Row:Height

O

Ganzzahl

0

Zeilenhöhe in Pixel, wenn gesetzt und > 0, sonst automatisch aus Font-Definition. Dieser Parameter überschreibt #Row:Lines.

#Grid:hide

O

yes

no

no

...Ohne Zellenrad

...Mit Zellenrad

#Grid:Color

O

Color



Farbe des Zellenrand

#Column

M

ID



Spaltendefinition siehe unten



Icon-HinweisJede Spalte die angezeigt werden soll muss mit dem Column Tag definiert werden. Die Reihenfolge, von oben nach unten legt die Reihenfolge der Spalten von links nach rechts fest.



#Column

ID

Format

Width

Alignment

Optionen



Parameter für Tag #Column:

Parameter

M/O

Wert

Default

Kommentar

ID

M

AlarmNo

AlarmOn

AlarmOff

AlarmQuit

AlarmText


Gibt die Spalte an.

Format

O

Format

AlarmNo

%d

AlarmOn

%[dd-mm HH:MM:SS]DT

AlarmOff

%[dd-mm HH:MM:SS]DT

AlarmQuit

%[dd-mm HH:MM:SS]DT

AlartmText

%s

Format zur Ausgabe der Daten

Siehe auch #Variable

Width

O

Ganzzahl

-1

Spaltenbreite wobei:

(width < 0) => automatische Spaltenbreite

(width == 0) => Spalte wird ausgeblendet

(width > 0) => feste Spaltenbreite in Pixel



Icon-HinweisWenn die Summe aller festen Spaltenbreiten breiter als die Objektbreite DX wird, wird automatisch ein horizontaler Scrollbar eingeblendet.

Title

O

Text

AlarmNo

AlarmNo

AlarmOn

AlarmOn

AlarmOff

AlarmOff

AlarmQuit

AlarmQuit

AlartmText

AlarmText

Spaltenüberschrift

Alignment

O



left

center

right

left

horizontale Ausrichtung des Texts in der Zelle

links bündig
zentriert
rechts bündig

Optionen








Falls keine Tabellendefinition angegeben wird, wird die #AlarmList gemäss folgenden Parametern dargestellt:

Parameter







#Header:Height

25






#Header:Font







#Header:Color







#Header:BackColor







#Row:Height

0






#Row:Lines

0






#Grid:Hide

no






Column

ID

Format

Width

Title

Alignment

Options

#Column

AlarmNo

%lu

-1

AlarmNo

Left


#Column

AlarmOn

%[dd-mm HH:MM:SS]DT

-1

AlarmOn

Left


#Column

AlarmOff

%[dd-mm HH:MM:SS]DT

-1

AlarmOff

Left


#Column

AlarmQuit

%[dd-mm HH:MM:SS]DT

-1

AlarmQuit

Left


#Column

AlarmText

%s

-1

AlarmText

Left

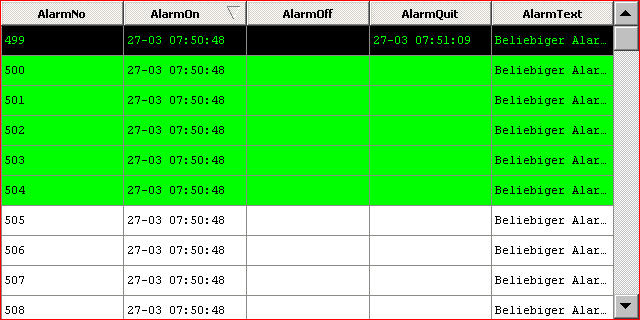

Beispiel

Alarmlist-default
