Mit Hilfe des #Trend-Objekt können Daten, die mit dem #Datalog-Objekt aufgezeichnet wurden, in Form eines Trends dargestellt werden (max. 4 Kurven in einem Trend). Die Werte können hierbei Online und Offline dargestellt werden. Die Manipulation des aktuellen Ausschnitts erfolgt mit Hilfe von #Button-Aktionen.
Der Trend wird normalerweise als Y/T-Diagramm dargestellt. Mit der Option Format_time=%ld wird der Wert des Zeitstempels (Doppelwort im Datalog) als Ganzzahl (1,2,3,...) dargestellt. Somit können X/Y-Diagramme z.B. von Temperatur-Reglern dargestellt werden.

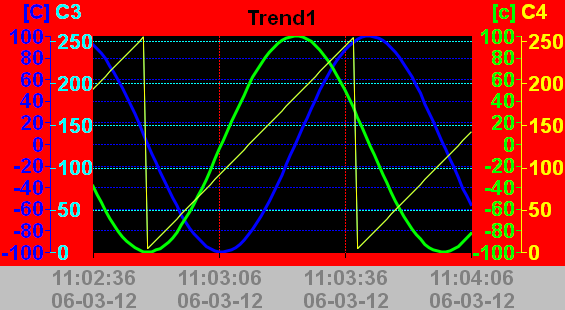

Beispiel
Parameter
Object
M/O |
Default |
Beschreibung |
|
#Trend |
M |
Trend-Objekt |
Text/File
M/O |
Default |
Beschreibung |
|
<Trend-Definition>.txt |
M |
Name der Trend-Definition beinhaltet die Attribute für Darstellung des #Trend-Objekts. |
Font
M/O |
Default |
Beschreibung |
|
<Fontname>.FNT |
O |
Font zur Darstellung der Achsen-Skalen |
X, Y, DX, DY
M/O |
Default |
Beschreibung |
|
Ganzzahl-Konstanten Variable vom Typ INT |
O |
Position und Dimension |
Color
M/O |
Default |
Beschreibung |
|
O |
Farbe für Überschrift und Hintergrund des Kurvenbereichs |
BackColor
M/O |
Default |
Beschreibung |
|
O |
Farbe für Hintergrund des Randbereichs und Cursor |
Format
M/O |
Default |
Beschreibung |
|
O |
kein Rahmen |
Art des Rahmen, alle ausser Border=Shadow |
|
Border=Standard |
O |
Standard Qt-Border |
VarState
M/O |
Default |
Beschreibung |
|
<variable> |
O |
Siehe Spalte VarState |
Option
M/O |
Default |
Beschreibung |
|
DX=<width> |
O |
25 |
Legt die Breite des vertikalen Scrollbars in Pixel fest. 0 = Scrollbar ausblenden |
DY=<height> |
O |
25 |
Legt die Höhe des horizontalen Scrollbars in Pixel fest 0 = Scrollbar ausblenden |
type=<name> |
O |
<name> steht für die ID bzw. den Namen des Trend Objektes. Diese ID ist für die Button-Aktionen relevant, wenn sie nicht gesetzt ist, wird der Name der Textdatei ohne Dateiendung als ID verwendet. Wenn der Datalog-Name in der Definitionsdatei nicht gesetzt ist, wird <name> verwendet. So kann eine Trend-Definition für verschiedene #Datalog-Objekte verwendet werden. |
|
datalog=<name> |
O |
Wenn der Datalog-Name in der Definitionsdatei nicht gesetzt ist, wird <name> verwendet. Diese Option hat den Vorrang vor type=<name>. Der Parameter <name> kann Indexvariablen enthalten.
Beispiel: datalog=starter%/S/TMP/StarterIdx%
|
|
cursor=off |
O |
Verhindert, dass der Cursor aktiviert wird, wenn ins Trend Objekt geclickt/getoucht wird. |
